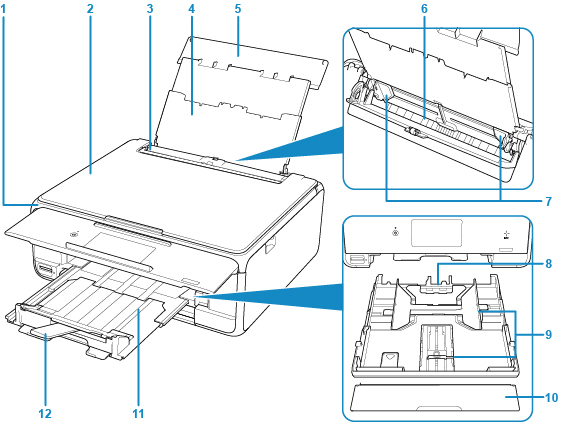

Eestvaade

(1) juhtpaneel

Kasutage seda printeri määrangute muutmiseks või sellega töötamiseks.

(2) dokumendi kaas

Avage originaali asetamiseks kopeerimisalusele.

(3) söötmisava kaas

Takistab esemete söötmisavasse kukkumist.

Avage see paberijuhikute libistamiseks ning sulgege see enne printimist.

(4) paberitugi

Pikendage seda paberi laadimiseks tagumisele alusele.

(5) tagasalve kaas

Avage paberi asetamiseks tagumisele alusele.

(6) tagumine alus

Laadige siia paberit. Saate korraga lisada kaks või enam sama suurusega ja sama tüüpi paberilehte ning sööta automaatselt ühe lehe korraga.

(7) paberijuhikud

Joondage paberivirna mõlema küljega.

(8) kassett

Laadige A4-, B5-, A5- või Letter-suuruses tavapaber kassetti ja sisestage see printerisse.

(9) paberijuhikud

Joondage paberivirna parema/vasaku/eesmise servaga.

(10) kasseti kaas

Eemaldage see paberi laadimiseks kassetti.

(11) paberi väljastusalus

Väljub automaatselt, kui printer alustab printimist. Prinditud paber väljastatakse.

(12) paberi väljastuse tugi

Pikendage see väljastatud paberi toetamiseks.

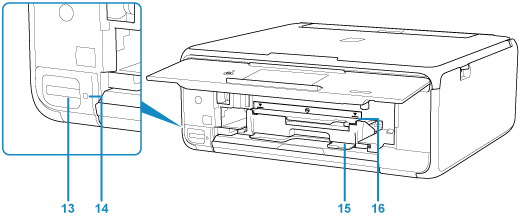

(13) kaardipesa

Sisestage mälukaart.

(14) Märgutuli Ligipääs (Access)

Osutab põlemise või vilkumisega mälukaardi olekule.

(15) kettasalve talletuslahter

Selles saab hoida printeriga kaasas olevat kettasalve.

(16) kettasalve juhik

Kinnitage kettasalv.
